面向数据中心的VCSEL制造
数据中心与AI基础设施



了解 ALOXTEC 如何为数据中心和 AI 基础设施提供高性能 VCSEL 制造支持。



关于数据中心与AI基础设施



人工智能已成为光互连市场增长的主要驱动力。大规模人工智能训练和推理集群的部署需要数量空前的高速、短距离光链路,且每一代基础设施的带宽需求都在持续增长。

在此背景下,VCSEL 技术在实现数据中心内经济高效、高性能的光互连方面发挥着核心作用。然而,数据速率的不断提升、热约束以及集成密度的增加,使得制造公差要求比以往几代数据通信技术更为严格。
在量产规模下,制造性能取决于将光阑精度、工艺可重复性和产能提升能力相结合的能力。关键工艺步骤中的变异性会直接影响带宽、波长控制和器件的长期可靠性,因此工艺控制成为人工智能基础设施应用中性能和可扩展性的关键驱动力。本页将数据中心和人工智能基础设施的具体要求转化为对制造环节的启示,并重点阐述了先进的工艺控制策略如何支持高产量、高性能VCSEL的生产。

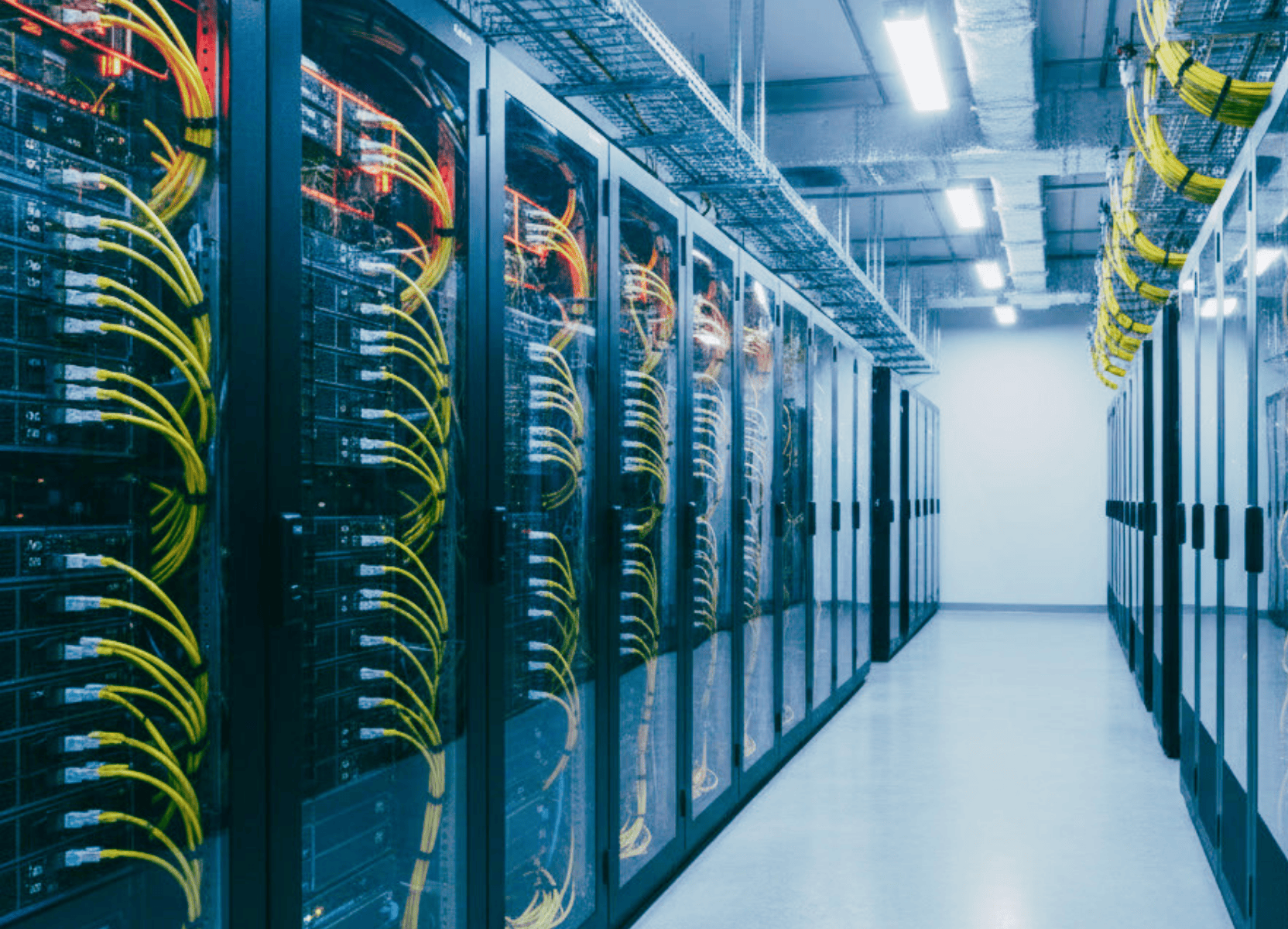

Extreme reliability requirements for co-packaged optics VCSEL oxidation in AI datacenter deployment

AI 基础设施与 VCSEL 供应链:需求结构的转变



从渐进式增长到产能需求的阶跃式变化


与传统数据中心建设中渐进且可预测的增长相比,大规模人工智能训练基础设施的部署对光互连供应链提出了根本不同的需求模式。人工智能集群的部署属于离散且资本密集型的采购事件:当一家超大规模运营商启用新一代 GPU 基础设施时,需要在规定的时间窗口内提供数千个光收发器,且其带宽规格会随着每一代处理器的更新而提升。

这种需求模式给VCSEL元器件制造商带来了两方面的同步压力:既要具备在短交货期内响应大宗采购订单的能力,又要能够对符合每一代新收发器带宽和可靠性规格的新VCSEL设计进行认证并实现量产。这两方面的压力都直接作用于湿法氧化工序——该工序中,孔径控制精度决定了器件带宽,而工艺吞吐量则决定了量产能力。

Edge-emitting laser EEL wet oxidation fabrication for datacom optical applications

AI数据中心光互连类型及其湿法氧化要求



AI 集群内的短距离光互连——从电路板上的芯片间连接到同一排机架间的连接——几乎完全依赖于基于 VCSEL 且在多模光纤上运行的并行光传输技术。该技术之所以占据主导地位,是因为在与集群内通信相关的功率水平和距离范围内,它能提供最低的每千兆比特成本;而在这种通信场景中,能效是主要的设计约束条件,且链路距离通常不超过几百米。


随着AI集群带宽从100G、400G、800G逐步提升至每个收发器1.6T的总带宽,单个VCSEL发射器的每通道数据速率也相应增加。 每通道带宽的提升不仅仅取决于器件工作速度的提高:它还需要VCSEL固有电光响应的根本性改进,而这种响应由孔径大小和氧化层的光学禁闭质量决定。要达到下一代数据通信VCSEL所需的调制带宽,需要具备传统定时氧化工艺无法稳定实现的孔径控制精度。

AI数据中心光互连类型及其湿法氧化要求



AI数据中心光互连领域涵盖多种不同的链路类型,每种类型都有特定的VCSEL工作条件,从而对湿法氧化工艺提出了具体要求。


光互连类型 VCSEL工作条件 湿法氧化工艺要求
机架内链路(最长100 米,多模光纤) 850 nm 或 980 nm VCSEL 阵列,每通道 25 Gbps。功耗低、高密度,由交换机 ASIC 直接驱动。 孔径大小直接决定调制带宽。较小的孔径可支持更高的单模带宽,但需要极高的“孔径截止”精度。阵列级孔径均匀性决定了通道间的阈值电流分布,这进而决定了光模块的驱动余量和功耗预算。
机架间和机架顶端链路(100 米至500 米,多模光纤) 基于VCSEL的并行光传输技术,聚合带宽为100G至800G。在机架级应用中,热管理是主要的设计约束条件。 VCSEL的热阻部分取决于氧化层的质量。ALOXTEC低压氧化工艺制备的低应力氧化层,在持续高功率运行下能保持较低的热阻,从而为在高聚合带宽下为光模块设计人员提供充足的热预算。
共封装光模块(CPO)(与交换机ASIC 进行封装内集成) VCSEL阵列在紧邻高功率交换机硅芯片的位置工作。其热环境是所有数据通信应用中要求最严苛的。无法进行现场维护。 共封装光学器件对数据通信领域的可靠性要求最为严苛:VCSEL阵列必须在交换机的整个工作寿命周期内保持其性能特性,且绝无更换的可能性。在持续热负荷下氧化层抗剥离能力是决定可靠性的关键标准。ALOXTEC低压氧化及集成式氧化后退火是必需的工艺特性。
800G 和 1.6T收发器模块(可插拔、多模和单模) 每通道 100 Gbps 或更高的VCSEL 阵列。波分复用(WDM)变体要求对每个通道进行精确的波长控制。 在每通道100 Gbps的情况下,VCSEL的调制带宽由器件的固有电光响应决定,而该响应是孔径大小以及腔内光子-电子相互作用动力学的直接函数。严格的孔径尺寸偏差控制,才能在指定阈值电流下达到目标带宽。对于WDM变体,发射波长必须控制在几纳米范围内,这直接限制了整个生产批次中孔径尺寸的波动范围。



三者交汇点:带宽、波长与可靠性的同步实现

要求最严苛的数据通信VCSEL应用,特别是共封装光学器件和高通道数800G或1.6T模块,需要在极端热条件下同时实现高调制带宽、精确的波长控制和长期可靠性。这三项要求无法独立优化:它们通过孔径尺寸以及氧化过程中形成的AlGaAs/AlOx界面质量相互耦合。

较小的孔径虽能提高单模带宽,但需要更精确的终点控制,以避免因过氧化或欠氧化导致的良率损失。要获得更可靠的氧化层界面,需要采用低压工艺条件,且这些条件必须与孔径几何形状及均匀性要求相兼容。在这一多维优化空间中进行精准调控,正是ALOXTEC的T/H/P工艺控制架构、“止于孔径”(Stop-on-Aperture)终点控制技术以及低压可靠性工艺所共同设计的工程挑战,旨在同时解决这一难题。

VCSEL wet oxidation solutions for AI datacenter optical interconnect types

AI 基础设施面临的四大制造压力及 ALOXTEC 如何应对



AI背景 AI 限制 氧化影响
快速量产 AI集群部署属于独立的大规模采购事件。当超大规模运营商决定采用新一代GPU集群时,光互连供应链必须在规定的调试窗口期内交付数十万个收发器模块。这一过程不存在渐进式产能爬坡:需求一旦出现,就必须在数月内以全产能满足。 量产初期所需的氧化产能必须经过认证并准备就绪。工艺配方必须能够从开发设备无缝转移至生产设备,无需重新认证。ALOXTEC GEN1.4L自动版与GEN2.0 HV Auto之间100%的配方可移植性,消除了设备过渡期间本会产生的认证延迟。
生产批次间的波长稳定性 用于 AI 集群的光收发器以大规模、同质化的批次采购,并安装在 WDM通道规划在网络架构层面已固定的环境中安装。不同生产批次间的波长漂移会在安装时引发通道对准问题,而此类问题在机架层面的诊断和纠正成本高昂。 批次间光阑重复性是确保波长稳定性的主要工艺手段。通过“Stop-on-Aperture”和“UniformPerf©”技术实现的 σ < 0.1 µm 批次间偏差,意味着不同生产批次间发射波长分布相应稳定,从而降低了安装时出现信道对准问题的风险。
零计划外中断 AI 训练集群基于连续作业计划运行,其中计划外中断会造成不成比例的经济影响。在连续高功率运行条件下,VCSEL 的长期可靠性是满足这一要求的工艺质量维度。
生产停机时间 导致集群分割或作业重启的光链路故障,在 AI 运营商层面造成了巨大的损失,而这些成本又以可靠性规范和资格认证要求的形式回传到了元器件供应链中。 ALOXTEC 设备中的低压氧化、限水工艺条件以及集成的后氧化退火,可形成氧化层,其界面应力显著降低,并在持续热负荷下具有优异的抗分层性能。
SECS/GEM
集成与全流程可追溯性
为AI基础设施运营商供货的一线光学模块制造商,运营着全自动生产线,这些生产线具备主机控制的工艺管理、向MES实时传输数据的功能,并满足超大规模客户在合同中强制要求的批次级可追溯性。 ALOX GEN1.4L自动版支持完整的 SECS/GEM 连接(SEMI E30、E37、E40、E42)和 GEN2.0 HV Auto 机型实现了与这些自动化生产环境的无缝集成。将工艺参数和原位测量数据实时传输至晶圆厂 MES 系统,可满足超大规模采购规范所要求的批次级可追溯性。



超大规模采购的生产可追溯性要求

超大规模运营商为满足AI基础设施部署所需规模而采购光收发器时,正越来越多地对其供应链提出元器件级可追溯性要求。每个收发器模块都必须记录其VCSEL元器件制造时所采用的关键工艺参数,以便在现场出现性能异常时,能够进行元器件级故障分析。

ALOXTEC SECS/GEM 接口提供实时工艺数据流和每片晶圆的测量记录,这些数据构成了该可追溯性链的基础。完整的数据集——包括每批生产批次的工艺参数曲线、原位光阑图以及后氧化表征结果——可在晶圆厂 MES 层级获取,并可根据超大规模采购规范的要求,按批次进行归档和检索。

Production traceability system for VCSEL wet oxidation in AI datacenter manufacturing
ALOXTEC high-volume VCSEL oxidation capacity for datacenter manufacturers

应对AI需求激增:无需重新认证即可扩容



传统产能扩容中的重新认证瓶颈

当VCSEL制造商需要为履行AI基础设施采购承诺而扩充氧化产能时,传统方法要求安装额外的氧化炉,在每台新设备上开发并验证工艺配方,并确认新设备上的工艺性能与现有设备上已验证的工艺相当。这一验证过程消耗了工程资源和时间,而在超大规模交付周期的压力下,这些资源和时间往往难以保障。

将工艺配方移植作为产能扩充策略

ALOXTEC 产品系列通过实现全机型 100% 的工艺配方可移植性,消除了这一瓶颈。 在 ALOX GEN1.4L自动版上通过认证的工艺配方,可在 ALOX GEN2.0 HV Auto 上直接运行,无需修改,也无需针对特定设备进行重新认证。相同的“Stop-on-Aperture”靶材、相同的 UniformPerf© 配置、相同的后氧化表征协议以及相同的验收标准,均可直接在设备之间转移。

这意味着,ALOXTEC设备的产能扩容仅需做出物流决策,而非工程项目。从设备安装到生产首片晶圆所需的时间,仅为设备本身的调试时间,而非调试时间加上工艺配方验证周期。对于需要响应AI基础设施产能爬坡承诺的VCSEL制造商而言,这一差异意味着在需求高峰期可节省数周的交货周期。

CHAROX 1.0 full-wafer characterisation tools for VCSEL oxidation metrology

CHAROX 1.0在数据通信工艺验证中的作用



对于已拥有氧化设备解决方案、且希望在不更换现有氧化设备的前提下获得 ALOXTEC 级表征能力的数据通信 VCSEL 制造商,CHAROX 1.0 表征工作站提供了完整的五路输出测量能力,包括原位在与任何氧化工艺流程兼容的隔振光学台上进行波长映射。CHAROX 1.0 特别适用于数据通信应用,其发射波长图可为 WDM 通道对准验证提供直接的、生产运行过程中的工艺数据。


关于数据的常见问题中心及人工智能基础设施


ALOXTEC在数据中心和AI基础设施领域VCSEL制造方面的专业技术,基于先进的工艺控制技术以及在光子器件大规模生产环境中久经考验的业绩。以下问题针对AI基础设施规模下VCSEL制造的具体挑战。

为什么VCSEL对AI数据中心基础设施至关重要?

面向AI应用的VCSEL制造面临哪些主要挑战?

数据速率的提升如何影响制造要求?

为何产能提升对人工智能基础设施的部署至关重要?

制造商如何同时确保性能和可扩展性?
